SPC-130IN

SPC-130INX

SPC-130INXX

光子輸入通道

原理

恒比鑒別器 (CFD)

鑒別器輸入帶寬

4 GHz

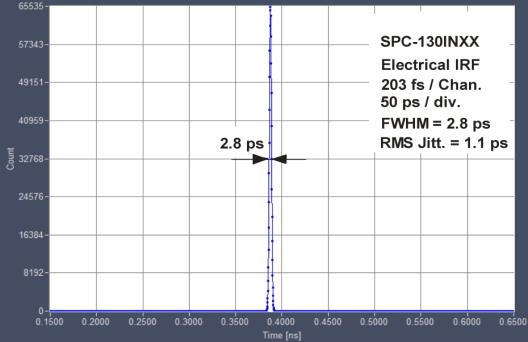

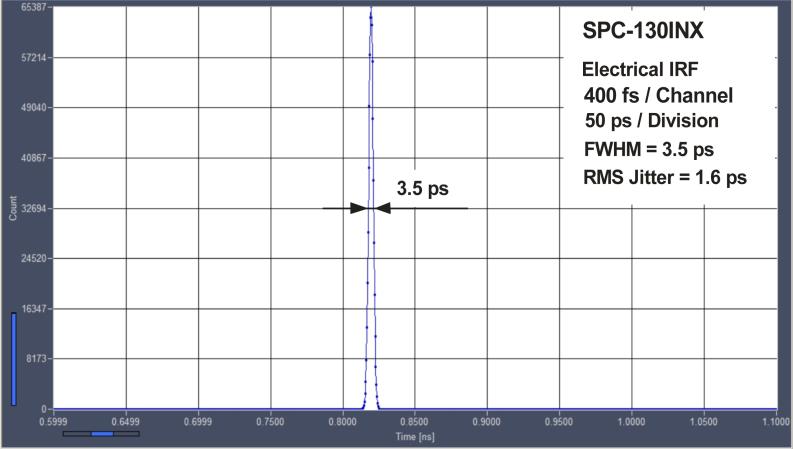

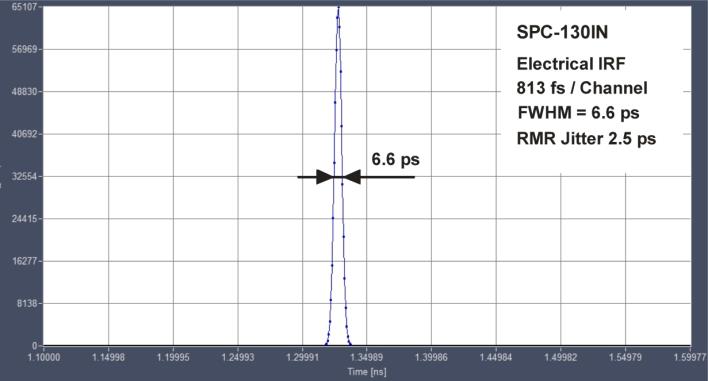

電子時間分辨率 (FWHM/RMS, electr.)

< 6.6 ps / 2.5 ps

< 3.5 ps / 1.6 ps

< 3 ps / 1.1 ps

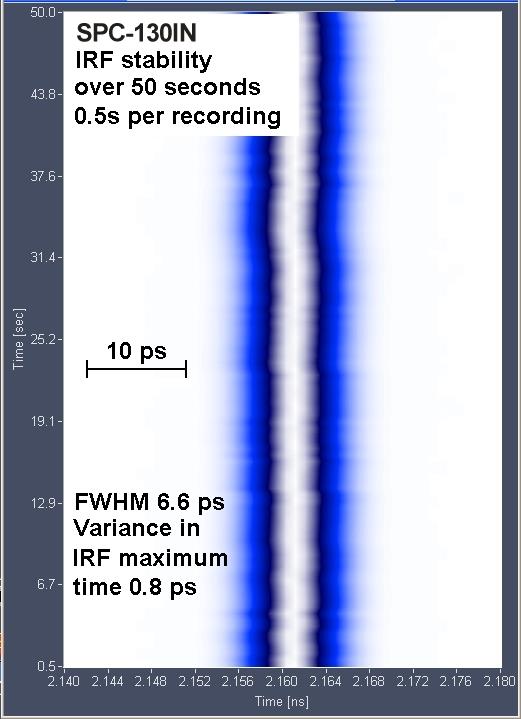

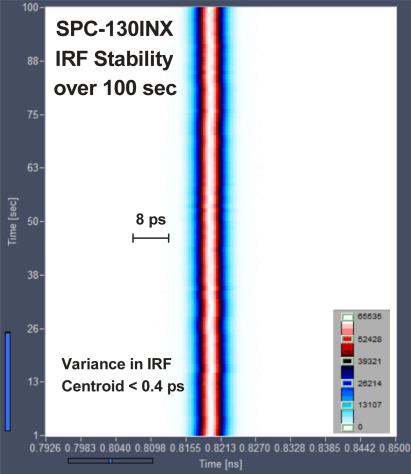

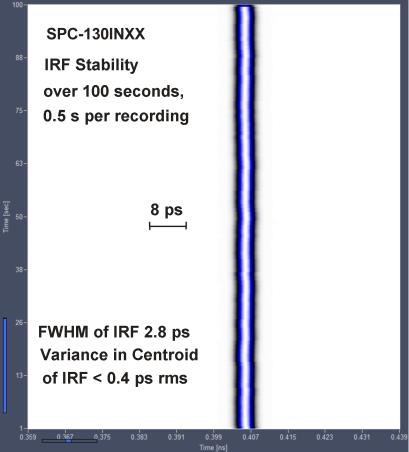

IRF晃動 (RMS)

<0.8 ps over 100 s

優化輸入幅值范圍

-30 mV to -500 mV

最小輸入脈寬

200 ps

閾值

0 to -250 mV

交叉零點調節

-100 mV to 100 mV

同步輸入通道

原理

恒比鑒別器 (CFD)

鑒別器輸入帶寬

4 GHz

優化輸入幅值范圍

-30 mV to -500 mV

最小輸入脈寬

200 ps

閾值

0 to -250 mV

頻率范圍

0 to 150 MHz

分頻

1, 2, 4

交叉零點調節

-100 mV to 100 mV

時幅轉換器TAC / ADCs

原理

Ramp?發生器/?偏置放大

TAC?范圍

50 ns to 5 μs

25 ns to 2.5 μs

12.5 ns, 25 ns, 50 ns

偏置放大增益

1 to 15

偏置放大Offset (TAC范圍百分比)

0 % to 50 %

TAC范圍（含偏置放大）

3.3 ns to 5 μs

1.67 ns to 2.5 μs

0.834 ns to 50 ns

最小時間通道寬度

813 fs

405 fs

203 fs

ADC?原理

50 ns Flash ADC?帶糾錯功能

差分非線性度

< 0.5 % RMS, typ. < 1 % peak-peak

數據采集

Histogram?模式

方法

on-board multi-dim. histogramming process

死時間

80 ns, independent of computer speed

飽和計數率

12 MHz

最大有效計數率?

6 MHz

最大計數 / 時間通道

2¹⁶-1

溢出控制

none, stop, repeat and correct

采集時間

0.1 μs to 100,000 s

Diplay 間隔時間

10ms to 100,000 s

Repeat 時間

0.1 μs to 100,000 s

Sequencing?記錄

通過內存交換無限記錄

Input Curve Control (Routing)

7 bit, TTL

Input Count Enable Control

1 bit, TTL

Input Experiment Trigger

TTL

數據采集

FIFO / Parameter-Tag 模式

方法

單個光子的Parameter-Tag連續寫入磁盤

在線顯示

Decay functions, FCS, Cross-FCS, PCH MCS Traces

FCS 計算

Multi-tau algorithm, online calculation and online fit

衰減計數 /?記錄波形

無限

死時間

80 ns

飽和計數率，峰值

12 MHz

持續計數率 (總線傳輸限制)

5 MHz

最大計數/時間通道

輸出數據格式 (ADC /?宏時間/?路由)

12 / 12 / 4

FIFO緩存容量 (Photons)

2 * 10⁶

宏時間分辨率,?內部時鐘

25 ns, 12 bit, overflows marked by MOTF entry in data stream

宏時間分辨率, Sync輸入時鐘

10 ns to 100 ns, 12 bit, overflow marked by MOTF entry in data stream

路由

4 bit, TTL

External Event Markers

4 bit, TTL

Input Experiment Trigger

TTL

操作環境

電腦操作系統

Windows 8 / 10, > 8 GB RAM, 推薦64 bit?位操作系統

接口

PCIe

功耗

approx. 12 W from +12 V

尺寸

230 mm x 130 mm x 18 mm
