AXIS-TRS 是基于條紋相機的一體化超快光譜測量系統，可在1 ps FWHM時間分辨率下掃描550個光譜數據點，光譜分辨率為 0.5nm.
-
采用PHOTONIS bilamellar 高端條紋管
- 可選 S20, S25 and S1 光陰極
- 高分辨率成像光譜儀
- 光纖面板耦合16 bit制冷CCD
- 抗電磁干擾的電子元件
- 內部集成可遠程控制計算機
- 出廠采用飛秒激光校準
參數規格
| 條紋管 | Photonis bilamellar系列：該系列采用雙層光學器件，可在超高時間分辨率下保持優異的空間分辨率。 |
? |
|
| 光譜儀 |
|

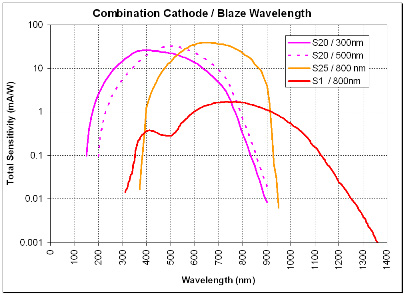

| 系統光譜響應范圍 | 取決于光陰極和光柵 |
|
|

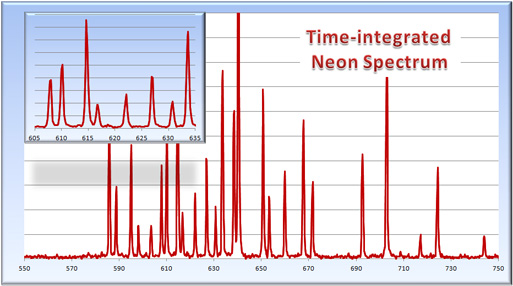

| 光譜分辨率 | 光陰極長度 (X):??18 mm 單張條紋圖像上光譜點數目：? 625 單張條紋圖像上光譜范圍：? 380, 190, 92 nm (光柵: 150, 300, 600 gr/mm) 光譜分辨率:??0.60, 0.30, 0.15 nm (光柵: 150, 300, 600 gr/mm) |
 |
|
| 時間分辨率 | 時間分辨單元數 (Nt):??675 可選時間范圍(T):??200 ps to 1 ms 單發拍攝時間分辨率 (δt): δt = ΔT / Nt = ΔT / 675 * Limited to 1 ps |
| 標準單次拍攝掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω, 50-200 ns 脈沖持續時間 最大重頻：100Hz 抖動：<15ps RMS |
| 可選激光觸發掃描單元 | 觸發脈沖：飛秒激光 要求：100 μJ @ 800 nm 最大重頻：5 kHz 抖動：<0.5 ps (取決于激光性質) |
| 讀出 | 讀出CCD類型: 熱電制冷（-10 °C）型 CCD芯片像素數及尺寸: 2048 x 2048 ; 30 mm x 30 mm 數字化:?16 bits 與條紋管耦合方式: 1:1 光纖面板 |
| 操作模式 | 常規掃描 掃描跨越整個屏，并在屏外結束計時模式 計時模式 聚焦模式 |
| 內部電腦及軟件 | 系統配有一臺內部計算機，用于控制條紋管電源、掃描電路、監控電壓穩定性、執行不同的自檢和安全檢查。它還可以通過USB端口控制其他可選外圍設備。
預裝所有必要軟件，用于：
通過千兆以太網遠程控制：
|
| 通用參數 | 電學輸入：AC, 110-240V, 50-60 Hz CE認證 系統出廠前在加拿大Advanced Laser Light Source的飛秒激光上進行測試 |
| 選件 | 條紋管 可選Photonis產品線其他條紋管，如較低時間分辨率的1000光譜分辨點條紋管光陰極 S20, S25, S1光柵 標準系統配備 一塊150 gr/mm 光柵，可增配2塊光柵 可選光柵刻線數：150 gr/mm, 300 gr/mm, 600 gr/mm and 1200 gr/mm 閃耀波長：300nm, 500nm, 800nm, 1μm 瞬態吸收光譜套件 消隱電路 通過光學以太遠距離控制 CPA激光用激光觸發掃描單元 |

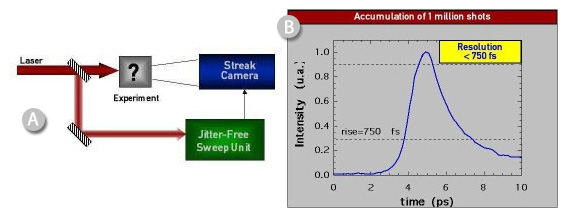

| ? |  A – 只有一小部分激光能量用于觸發光電導開關，這允許對大量信號進行平均 B – 超過 1 萬次（~20 分鐘）的信號平均，時間分辨率仍為亞皮秒。 |
