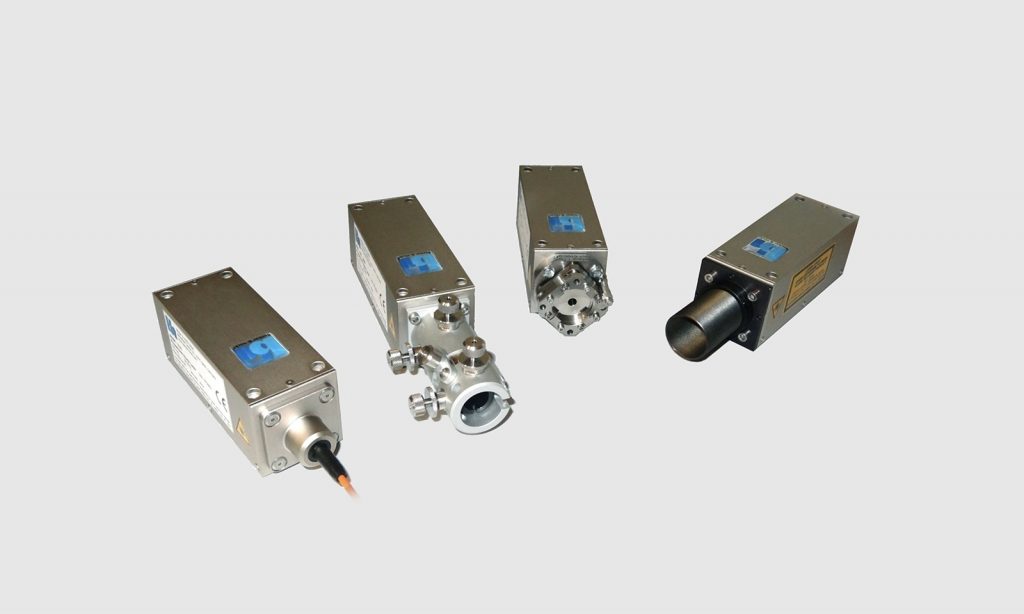

皮秒二極管激光器
由Becker＆Hickl GmbH的皮秒二極管激光器，波長從NUV到NIR。所有激光器均具有簡單的+ 12V電源，高重復頻率，短脈沖寬度和極低的電噪聲水平。完整的驅動器電子設備集成在激光模塊中，且內置功率穩定環讓激光穩定輸出。所有bh二極管激光器模塊都與bh TCSPC模塊直接兼容。
|
|
||||
|
波長/ nm
|
375、405、445、473、488、515、640、685、785、1064，其他可應要求
|
532、561、594
|
405、445、525、640、685、785、915，其他可應要求
|
270, 310
|
|
脈沖寬度范圍
（FWHM）/ ps |
30 – 90（中等功率）
|
40 – 80
（中等功率）
|
65 – 120（中等功率）
|
580 （中等功率）
|
|
60 – 300（最大功率）
|
120 – 300（最大功率）
|
700（最大功率）
|
||
|
重復頻率/ MHz
|
20、50、80和CW，
其他要求
|
20或50
其他要求
|
20和50
其他組合要求
|
20, 50, 80
|
|
峰值功率/ mW
|
100至1000
|
100至250
|
1000至5000
|
可達1 |
參數規格
BDS-SM系列
BDS-SMY系列
BDS-SM系列
| 光學參數 | |
| 波長/ nm | 375, 405, 445, 473, 485, 515, 640, 685, 785, 1024, Other on Request |
| 重頻 | 20, 50, 80 MHz and CW Operation, Other on Request |
| 脈寬 (FWHM, at Medium Power, at Maximum Power) | 30 – 90 ps, 60 – 300 ps |
| 脈沖功率調節范圍 (Power in Free Beam) | 0 to 1 mW … 0 to 5 mW (Depends on Wavelength Version) |
| 功率調節范圍 (CW Mode, Power in Free Beam) | 0 to 20 mW … 0 to 50 mW (Depends on Wavelength Version) |
| 光束直徑(Free Beam) | 0.8 mm (Circular) or 1 x 3 mm (Elliptical, Depends on Version) |
| 偏振 | Horizontal |
| 單模光纖耦合效率 (typ.) | Up to 60 % (Circular Version) |
| 觸發輸出 | |
| 脈沖幅值 | -1.2 V (Peak) into 50 ? |
| 脈寬 | 1 ns |
| 輸出阻抗 | 50 ? |
| 電學接口 | SMA |
| 觸發-光脈沖間抖動 | < 10 ps |
| 同步輸入 | |
| 輸入幅值 | +3.3 V to +5 V into 50 ? |
| 占空比 | 10 to 30 %; DC Equivalent must be < 2.5 V |
| 輸入頻率 | Single shot to 80 MHz |
| 內部時鐘和同步輸入切換 | Automatic, by Average Voltage at Trigger Input Connector |
| 控制輸入 | |
| 脈沖 (20, 50, 80 MHz) 和連續操作 | TTL / CMOS high |
| 激光 ON / OFF | TTL / CMOS low |
| ON/OFF 信號光輸出響應時間 | < 4 μs for Power 10 to 100 % |
| 外部功率控制 | Analog Input, 0 to +10 V |
| 功率控制信號光輸出響應時間 | < 4 μs for Power 10 to 100 % |
| 電源參數 | |
| 供電幅值 | +9 V to +15 V |
| 供電電流 at 12 V | 200 mA to 500 mA?1) |
| 機械參數 | |
| 尺寸 (OEM) | 40 mm x 40 mm x 120 mm |
| 尺寸 (w/ Cooling) | 40 mm x 70 mm x 120 mm |
| 安裝螺孔 | four M3 Holes |
| 散熱要求 | < 2 °C / W?2) |
| 最大值 | |
| 供電幅值 | 0 V to +15 V |
| ?‘Laser ON/OFF’ 和’Frequency’ 輸入幅值 | -2 V to +7 V |
| ?‘Laser Power’ 輸入幅值 | -12 V to +12 V |
| 環境溫度 | 15 °C to +35 °C |
?
BDS-SMY系列
| 光學參數 | |
| 波長/ nm | 532, 561, 594 |
| 重頻 | 50 MHz (optional 20 MHz) and Other on Request |
| 脈寬 (FWHM, at Medium Power, at Maximum Power) | 40 – 80 ps |
| 脈沖功率調節范圍 (Power in Free Beam) | typ. 0 to 0.5 mW |
| 光束直徑(Free Beam) | 1 mm x 2 mm |
| 偏振 | Horizontal |
| 單模光纖耦合效率 (typ.) | 50% to 70% |
| 觸發輸出 | |
| 脈沖幅值 | -1.2 V (Peak) into 50 ? |
| 脈寬 | 1 ns |
| 輸出阻抗 | 50 ? |
| 電學接口 | SMA |
| 觸發-光脈沖間抖動 | < 10 ps |
| 同步輸入 | |
| 輸入幅值 | +3.3 V to +5 V into 50 ? |
| 占空比 | 10 to 30 %; DC Equivalent must be < 2.5 V |
| 輸入頻率 | 20 to 60 MHz |
| 內部時鐘和同步輸入切換 | Automatic, by Average Voltage at Sync Input Connector |
| 控制輸入 | |
| 脈沖 (20, 50, 80 MHz) 和連續操作 | TTL / CMOS high |
| 激光 ON / OFF | TTL / CMOS low |
| ON/OFF 信號光輸出響應時間 | < 4 μs for Power 10 to 100 % |
| 外部功率控制 | Analog Input, 0 to +10 V |
| 功率控制信號光輸出響應時間 | < 4 μs for Power 10 to 100 % |
| 電源參數 | |
| 供電幅值 | +9 V to +15 V |
| 供電電流 at 12 V | 200 mA to 500 mA |
| 機械參數 | |
| 尺寸 | 40 mm x 70 mm x 120 mm |
| 安裝螺孔 | four M3 Holes |
| 散熱要求 | < 2 °C / W |
| 最大值 | |
| 供電幅值 | 0 V to +15 V |
| ‘Laser ON/OFF’ 和’Frequency’ 輸入幅值 | -2 V to +7 V |
| ‘Laser Power’ 輸入幅值 | -12 V to +12 V |
| 環境溫度 | 15 °C to +35 °C |
?
多波長合束

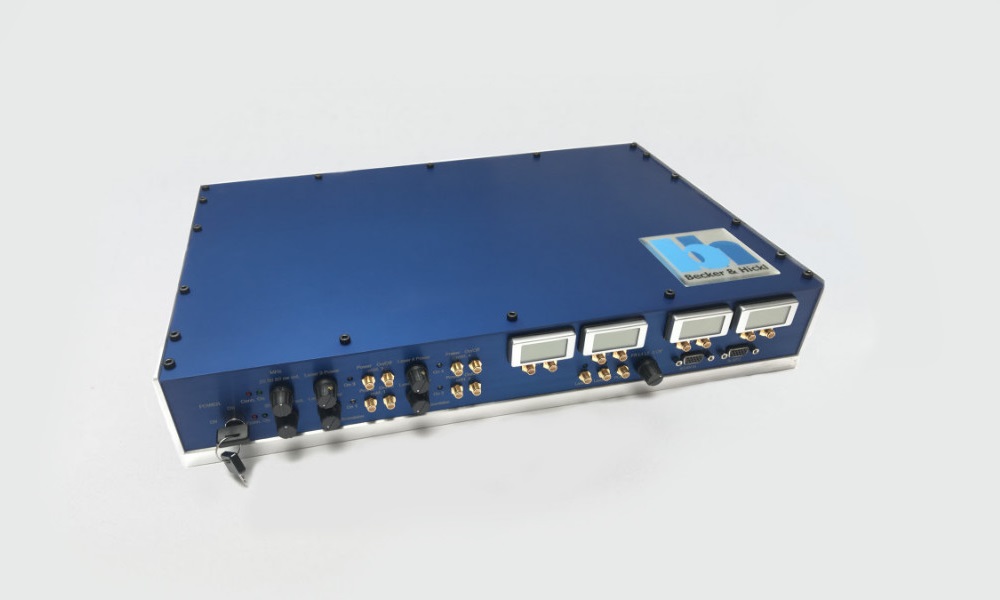

bh公司可提供LaserHub激光合束器，將多達4路皮秒激光合束準直空間光輸出或光纖輸出。
多波長復用
需要進行多個激光復用控制時，可采用DDG-210控制卡對激光器進行延時和同步控制。
BDU-SM USB版本激光器
375-785 nm可提供USB接口版本。
?

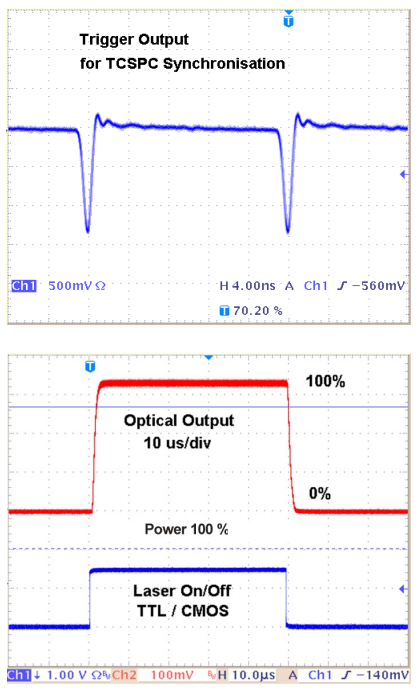

同步脈沖
