> 時間標簽記錄/脈沖發生器一體化設計
> 多設備同步可實現64個輸入通道
> 1 ps時間通道
> 實時四重符合濾波器

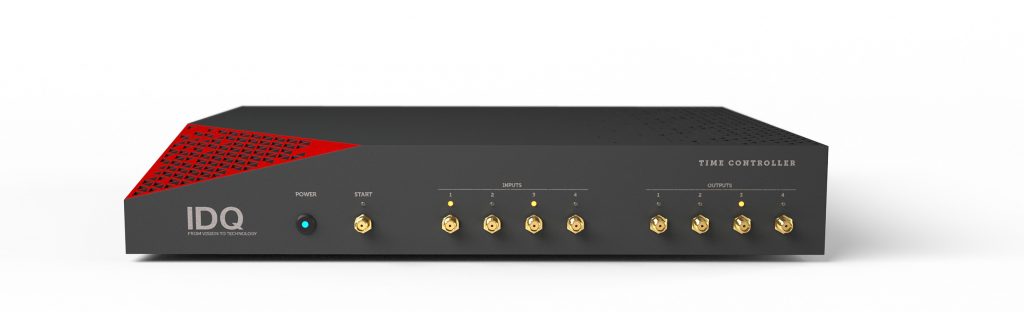

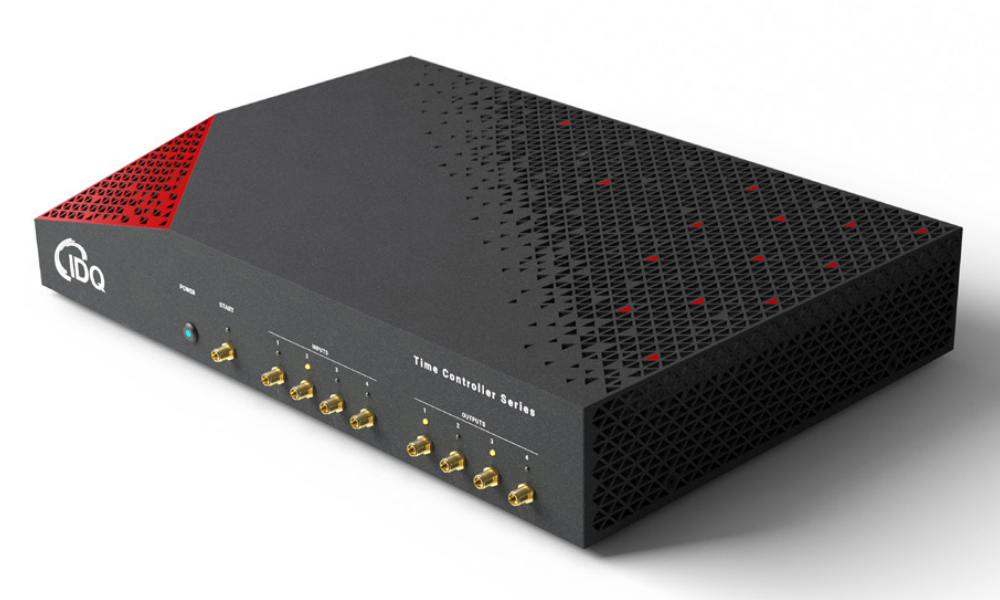

ID1000 TCSPC光子計數器
IDQ量子傳感系列的最新成員ID1000時間控制器，可協助統籌您的單光子實驗和應用。通過這種時間標記（time-tagging）、符合相關性測量和延遲/脈沖發生器功能多合一的系統，可以使單光子實驗計數率更高，后處理更少，響應更快。
相對于ID900，它具有：
- 更強的測量功能：可通過多設備同步實現64輸入通道的測量
- 更高的精度：1 ps 數字時間分辨率，抖動低于4ps，優異的DNL適用于弱信號測量
ID1000可觀察多達五個單光子探測器的信號，在任何一對連接的探測器或觸發信號之間生成多達四個符合直方圖，并在高光子率下記錄檢測到的每個光子的到達時間，所有這些都具有皮秒精度。
除了測量之外，ID1000還是一個延遲/脈沖發生器。通過四個可定制輸出通道及條件脈沖，您可以實時控制和響應實驗和單光子探測器，例如為多達四個ID Qube NIR門控探測器提供門控信號。
ID1000提供兩個版本，且可從一個版本升級到另一個版本：
ID1000-TCSPC:?在五個可互換的輸入和參考通道上，提供連續的時間標記（time-tagging）、計數和直方圖關聯，非常適合需要時間分辨和皮秒級精度的事件標記測量應用。
ID1000-MASTER:?提供完整的 TCSPC 功能以及板載處理功能，和四個可編程延遲/脈沖發生器輸出通道。
ID1000-MASTER:?提供完整的 TCSPC 功能以及板載處理功能，和四個可編程延遲/脈沖發生器輸出通道。
除此之外，每個版本都提供高分辨率模式、數字處理等附加功能，為最終用戶提供更高的性能：
| HR（TCSPC 和 MASTER） | 訪問五個輸入通道的”高分辨率”（1 ps 數字分辨率，< 4 ps 抖動）模式 |
| PRCSG（僅限 TCSPC） | 訪問內部 FPGA 邏輯，配置實時選擇濾波器，實現多達四重符合 |
| 4OUT（僅限 TCSPC） | 訪問四個輸出通道和內部延遲/脈沖發生器功能 |
ID1000主要功能
- 五個可互換的輸入和參考通道
? 高分辨率模式：所有輸入最高 300 MHz，數字分辨率為 1 ps
? 高速模式：每個輸入高達 100 MHz，數字分辨率為 100 ps - 并行測量四個符合直方圖
- 記錄每個檢測事件的精確到達時間，帶或不帶符合過濾
- 定制四個輸出通道的輸出脈沖（NIM或TTL），具有可定制的模式和寬度，每路輸出高達250 MHz
? 控制多達四個門控單光子探測器，如ID Qube NIR門控版 - 高級集成邏輯：為兩重、三重和四重符合的事件測量提供實時濾波器
- 快速簡便的實驗室集成：LabView 和 Python 腳本套件
典型應用領域
- QKD及量子通信
- 量子光學和量子計算
- 單光子源
- 集成電路的失效分析
- VIS,NIR,MIR光譜
- 熒光壽命測量
|
參數
|
高速模式
|
高分辨率模式
|
單位
|
|
輸入通道數
|
5 | ||
| 最大菊鏈通道數 | 64 | ||
|
時間抖動（RMS）
|
<28
|
<4 |
ps
|
| 最小時間通道寬度 | 100 | 1 |
ps
|
| 最大DNL (RMS) |
<10
|
<0.2 |
ps
|
|
最大輸入計數率
|
5×100 | 300 | MHz |
| 最大時間戳速率 |
10M
|
events/s | |
|
輸入幅值范圍
|
-2 至 2 |
V
|
|
| 輸入通道延時范圍 | 1ps-4ms, 步進1ps | ||
| 輸出通道數目 | 4通道 | ||
| 輸出脈沖類型 | NIM或TTL | ||
| 最大輸出頻率 | 250 |
MHz
|
|
| 最小輸出脈沖寬度（NIM） | 1 | ns | |
|
最小輸出脈沖寬度（TTL）
|
6
|
ns
|
|
| 輸入-輸出延遲 | 400 | 1500 | ns |
|
電源輸入
|
100?V to 240?V, 50?Hz to 60?Hz, 1?A to 2.5?A | ||
