AXIS-SXRF-40系列大靶面軟X射線sCMOS相機，可通過法蘭盤連接真空腔，探測范圍覆蓋20eV-2keV。它基于背照式sCMOS (BSI-sCMOS)芯片，可以通過CameraLink 接口在1600萬像素以16fps速度采集低噪聲的圖像。

AXIS-SXRF-40非常經濟高效，它的設計機制旨在允許用戶在實驗發生事故或?qū)嶒炐枰渌愋偷男酒瑫r輕松更換探測器。提供通用控制應用程序、標準驅動和插件（匹配SamplePro, MicroManager, Labview等程序），也可選Windows和Linux系統用SDK。

應用：

• 同步輻射、XFEL或HHG源的軟X射線散射/?疊層成像
• 軟X射線光譜（RIXS等）
• EUV/VUV瞬態吸收分子光譜

參數規格

可用芯片	標準GSENSE4040 BSI	EUV增強GSENSE4040 BSI
像素	4096 x 4096 (9 μm)
芯片尺寸	36.9 mm x 36.9 mm
幀率	16 fps (CameraLink) 9 fps (USB3.0)
曝光時間	10 μs – 300 s
數字化	16-bit (High Dynamic Range); 12-bit (High Gain/Low Gain)
滿阱容量	39 ke- (Low Gain mode), 34 ke- (HDR mode),? 1.3 ke- (High Gain mode)
讀出噪聲	25 e- (Low Gain mode), 3.3 e- (HDR Mode), 2.6 e- (High Gain Mode)
暗電流	<0.1 e-/p/s (@ -20 °C)
典型QE

The post AXIS-SXRF-40軟X射線相機 appeared first on 深圳市檀臻科技有限公司.

AXIS-SXRF V2系列軟X射線sCMOS相機，可通過法蘭盤連接真空腔，探測范圍覆蓋20eV-2keV。它基于背照式sCMOS (BSI-sCMOS)芯片，可以通過CameraLink 接口在400萬像素以74fps速度采集低噪聲的圖像。

AXIS-SXRF非常經濟高效，它的設計機制旨在允許用戶在實驗發生事故或?qū)嶒炐枰渌愋偷男酒瑫r輕松更換探測器。提供通用控制應用程序，也可選SDK和Tango設備。

還提供法蘭版本AXIS-SXR，可以直接在真空腔內使用。

應用：

• 同步輻射、XFEL或HHG源的軟X射線散射/?疊層成像
• 軟X射線光譜（RIXS等）
• EUV/VUV瞬態吸收分子光譜

參數規格

可用芯片	標準GSENSE400 BSI	EUV增強GSENSE400 BSI	EUV增強GSENSE2020?BSI
像素	2048 x 2048 (11 μm)		2048 x 2040 (6.5 μm)
芯片尺寸	22.5 mm x 22.5 mm		13.3 mm x 13.3 mm
幀率	48 fps (CameraLink) 24 fps (USB3.0)		74 fps (CameraLink) 40 fps (USB3.0)
曝光時間	21 μs – 10 s		14 μs – 10 s
滿阱容量	100 ke- (STD mode) 80 ke- (HDR mode)		60 ke- (Low Gain mode) 45 ke- (HDR mode)
讀出噪聲	1.7 e-		1.2 e-
暗電流	0.25 e-/p/s (@ -25 °C)		0.1 e-/p/s (@ -25 °C)
測量QE

The post AXIS-SXRF V2軟X射線相機 appeared first on 深圳市檀臻科技有限公司.

AXIS-SXR-60系列超大靶面軟X射線sCMOS相機，可在真空腔內使用，探測范圍覆蓋20eV-2keV，由AXIS與法國SOLEIL同步輻射的SEXTANTS探測器組合作研發。它基于61×61 mm背照式sCMOS (BSI-sCMOS)芯片，可以在3600萬像素以26fps速度采集低噪聲的圖像。

AXIS-SXR-60的設計機制允許用戶將在非常近的距離對樣品進行探測。提供通用控制應用程序，也可選SDK和Tango設備。

應用：

• 同步輻射、XFEL或HHG源的軟X射線散射/?疊層成像
• 軟X射線光譜（RIXS等）
• EUV/VUV瞬態吸收分子光譜

參數規格

可用芯片	GSENSE6060 BSI
像素	6144 x 6144 (10 μm)
芯片尺寸	61.4 x 61.4 mm
幀率	26fps @ 12-bit STD 11 fps @ 12-bit HDR 8 fps @ 14-bit STD
曝光時間	14 μs – 10 s
滿阱容量	100 ke- (STD Mode) 80 ke- (HDR Mode)
讀出噪聲	<3 e-
暗電流	<0.25 e-/p/s (@ -25 °C)

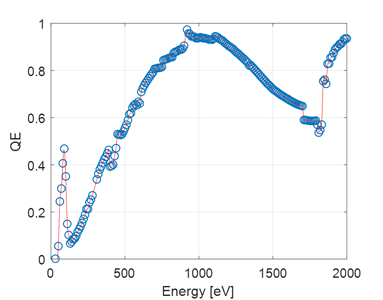

測量QE

The post AXIS-SXR-60軟X射線相機 appeared first on 深圳市檀臻科技有限公司.

AXIS-SXR系列軟X射線sCMOS相機，可在真空腔內使用，探測范圍覆蓋20eV-2keV，由法國SOLEIL同步輻射的SEXTANTS探測器組研發和表征。它基于背照式sCMOS (BSI-sCMOS)芯片，可以在400萬像素以30fps速度采集低噪聲的圖像。

AXIS-SXR非常經濟高效，它的設計機制旨在允許用戶在實驗發生事故或?qū)嶒炐枰渌愋偷男酒瑫r輕松更換探測器。提供通用控制應用程序，也可選SDK和Tango設備。

還提供法蘭版本AXIS-SXRF，可以安裝在真空腔或光譜儀上。

應用：

• 同步輻射、XFEL或HHG源的軟X射線散射/?疊層成像
• 軟X射線光譜（RIXS等）
• EUV/VUV瞬態吸收分子光譜

參數規格

可用芯片	標準GSENSE400 BSI	EUV增強GSENSE400 BSI	EUV增強GSENSE2020?BSI
像素	2048 x 2048 (11 μm)		2048 x 2040 (6.5 μm)
芯片尺寸	22.5 mm x 22.5 mm		13.3 mm x 13.3 mm
幀率	24 fps		35 fps
曝光時間	21 μs – 10 s		14 μs – 10 s
滿阱容量	85 ke- (Low Gain mode) 30 ke- (HDR mode) 2 ke- (High Gain mode)		60 ke- (Low Gain mode) 30 ke- (HDR mode) 1.8 ke- (High Gain mode)
讀出噪聲	1.7 e-		1.3 e-
暗電流	0.25 e-/p/s (@ -25 °C)		0.1 e-/p/s (@ -25 °C)
測量QE

標準附件	AC電源適配器 相關軟件 真空附件：2 ST-ST 光纖 (1m OM1+ tight buffer)?和1m DB9 線纜 PC用光學USB3模塊 真空腔供電/通信引入：DN63CF 或KF50

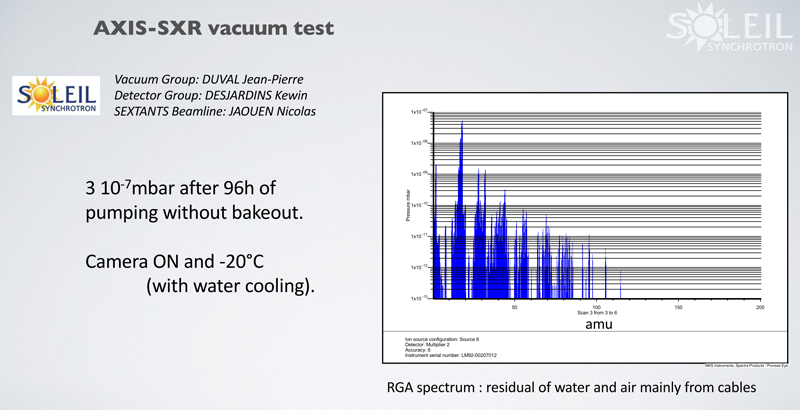

兼容真空度優于?3 x 10-7?mbar
