The post AXIS-QVS緊湊型時間分辨光譜系統 appeared first on 深圳市檀臻科技有限公司.
]]>
AXIS-QVS 是基于條紋相機的一體化緊湊型時間分辨光譜測量系統，可在5 ps FWHM時間分辨率下掃描150個光譜數據點，光譜分辨率為 0.5nm.
-
采用PHOTONIS 像增強型條紋管
- 可選 S20, S25 and S1 光陰極
- 高分辨率成像光譜儀
- 光纖面板耦合12 bit CCD
- 抗電磁干擾的電子元件
- 出廠采用飛秒激光校準
參數規格
| 條紋管 | Photonis 新一代夜視條紋管
|
 |
|
| 光譜儀 |
|
| 系統光譜響應范圍 | 取決于光陰極和光柵 |
| 光譜分辨率 | 單張條紋圖像上光譜點數目： 135 單張條紋圖像上光譜范圍：? 315, 155, 75 nm (光柵: 150, 300, 600 gr/mm) 光譜分辨率:??2, 1, 0.5 nm (光柵: 150, 300, 600 gr/mm) |
 |
|
| 時間分辨率 | 時間分辨單元數 (Nt):? 275 可選時間范圍(T):??1ns to 1 ms 單發拍攝時間分辨率 (δt): δt = ΔT / Nt = ΔT / 275 * Limited to 5 ps |
| 標準掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω 最大重頻：<100Hz 抖動：<15ps RMS |
| 可選MHz掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω 最大重頻：2 MHz 抖動：<15 ps RMS |
| 讀出 | CCD讀出 CCD芯片像素數及尺寸: 1024 x 1392; 7 mm x 9 mm 數字化: 12 bits 與條紋管耦合方式: 1.8:1 光錐 |
| 操作模式 | 常規掃描 掃描跨越整個屏，并在屏外結束計時模式 計時模式 聚焦模式 |
| 軟件 | 通過USB接口在Windows下操作
隨系統CD提供軟件，用于：
|
| 通用參數 | 電學輸入：AC, 110-240V, 50-60 Hz CE認證 系統出廠前在加拿大Advanced Laser Light Source的飛秒激光上進行測試 |
| 選件 | 光陰極 S20, S25, S1 光柵 瞬態吸收光譜套件 消隱電路 |
The post AXIS-QVS緊湊型時間分辨光譜系統 appeared first on 深圳市檀臻科技有限公司.
]]>The post AXIS-TRS超快時間分辨光譜系統 appeared first on 深圳市檀臻科技有限公司.
]]>
AXIS-TRS 是基于條紋相機的一體化超快光譜測量系統，可在1 ps FWHM時間分辨率下掃描550個光譜數據點，光譜分辨率為 0.5nm.
-
采用PHOTONIS bilamellar 高端條紋管
- 可選 S20, S25 and S1 光陰極
- 高分辨率成像光譜儀
- 光纖面板耦合16 bit制冷CCD
- 抗電磁干擾的電子元件
- 內部集成可遠程控制計算機
- 出廠采用飛秒激光校準
參數規格
| 條紋管 | Photonis bilamellar系列：該系列采用雙層光學器件，可在超高時間分辨率下保持優異的空間分辨率。 |
? |
|
| 光譜儀 |
|
| 系統光譜響應范圍 | 取決于光陰極和光柵 |
|
|
| 光譜分辨率 | 光陰極長度 (X):??18 mm 單張條紋圖像上光譜點數目：? 625 單張條紋圖像上光譜范圍：? 380, 190, 92 nm (光柵: 150, 300, 600 gr/mm) 光譜分辨率:??0.60, 0.30, 0.15 nm (光柵: 150, 300, 600 gr/mm) |
 |
|
| 時間分辨率 | 時間分辨單元數 (Nt):??675 可選時間范圍(T):??200 ps to 1 ms 單發拍攝時間分辨率 (δt): δt = ΔT / Nt = ΔT / 675 * Limited to 1 ps |
| 標準單次拍攝掃描單元 | 觸發脈沖：電學 要求：5-10 V in 50Ω, 50-200 ns 脈沖持續時間 最大重頻：100Hz 抖動：<15ps RMS |
| 可選激光觸發掃描單元 | 觸發脈沖：飛秒激光 要求：100 μJ @ 800 nm 最大重頻：5 kHz 抖動：<0.5 ps (取決于激光性質) |
| 讀出 | 讀出CCD類型: 熱電制冷（-10 °C）型 CCD芯片像素數及尺寸: 2048 x 2048 ; 30 mm x 30 mm 數字化:?16 bits 與條紋管耦合方式: 1:1 光纖面板 |
| 操作模式 | 常規掃描 掃描跨越整個屏，并在屏外結束計時模式 計時模式 聚焦模式 |
| 內部電腦及軟件 | 系統配有一臺內部計算機，用于控制條紋管電源、掃描電路、監控電壓穩定性、執行不同的自檢和安全檢查。它還可以通過USB端口控制其他可選外圍設備。
預裝所有必要軟件，用于：
通過千兆以太網遠程控制：
|
| 通用參數 | 電學輸入：AC, 110-240V, 50-60 Hz CE認證 系統出廠前在加拿大Advanced Laser Light Source的飛秒激光上進行測試 |
| 選件 | 條紋管 可選Photonis產品線其他條紋管，如較低時間分辨率的1000光譜分辨點條紋管光陰極 S20, S25, S1光柵 標準系統配備 一塊150 gr/mm 光柵，可增配2塊光柵 可選光柵刻線數：150 gr/mm, 300 gr/mm, 600 gr/mm and 1200 gr/mm 閃耀波長：300nm, 500nm, 800nm, 1μm 瞬態吸收光譜套件 消隱電路 通過光學以太遠距離控制 CPA激光用激光觸發掃描單元 |
| ? |  A – 只有一小部分激光能量用于觸發光電導開關，這允許對大量信號進行平均 B – 超過 1 萬次（~20 分鐘）的信號平均，時間分辨率仍為亞皮秒。 |
The post AXIS-TRS超快時間分辨光譜系統 appeared first on 深圳市檀臻科技有限公司.
]]>The post 波長選擇器-單色器 appeared first on 深圳市檀臻科技有限公司.
]]>SLi波長選擇器
FWS Auto系列
FWS Manual系列
定制系列
Spectrolight公司坐落于美國加州的Irvine，創始人是經驗豐富的科研人員和資深工程師，在多年使用光電子器件和光電儀器的過程中，他們經常像很多科研人員一樣，由于受限于市面上光電子器件的設計或性能缺陷，無法獲得理想的實驗結果。為了避免這種沮喪無助，并幫助到不同領域的科研人員或工程師，公司團隊基于多年實際使用經驗，開發了多款經濟型的光電子器件，如波長選擇器，光路調節尺，光纖光譜儀，顯微鏡模塊等，操作簡單，穩定可靠，這些產品都符合SLI公司的一個共同價值理念-“Light Done Right”，從而為廣大科研領域的用戶提供了一個更佳的選擇。
TwinFilm?技術
Spectrolight采用TwinFilm?技術研制波長選擇器，可代替單色儀、AOTF等用于熒光顯微、高光譜成像、機器視覺等領域。與AOTF不同，Spectrolight波長選擇器在波長調節的過程中，無光軸偏移。
兩個可調諧濾光片允許單獨進行角度調節，這樣既可以實現中心波長的調節，也可以實現帶寬的調節。
優異性能
與單色儀出口為狹縫不同，Spectrolight波長選擇器的出口為直徑可達10mm的通光孔，且95%的區域為均勻出光，非常方便用于成像應用。
Spectrolight波長選擇器擁有超過75%的透過率，遠超光柵單色儀及AOTF等，且通帶外的雜散光抑制深度可達OD6以上，充分消除干擾。
易集成
Spectrolight波長選擇器可與各類光源、相機輕松集成，實現可調光源、成像及光譜測量等功能。
豐富的附件
The post 波長選擇器-單色器 appeared first on 深圳市檀臻科技有限公司.
]]>The post FWS-Auto波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>
采用USB連接電腦，通過軟件控制波長選擇器的中心波長和帶寬，內部集成了補償元件，可以保障光路準直輸出，易于集成到用戶的光學系統中。可選擇FWS-Mono單色型，也可選擇寬波段的FWS-Poly多色型以及FWS-Poly-LV超連續譜激光專用型，FWS-Poly-LV可提供比AOTF更高的透過率，充分利用激光光源的功率。
- 軟件調諧，波長精度±0.5nm
- 75%高透過率
- 5mm直徑圓形通光孔，FWS-Poly-EXTD系列提供10mm直徑圓形通光孔
- OD 6消雜散光能力
- 尺寸：單色型48x92x64 mm，多色型170x129x200 mm
單色型規格如下：
| 型號 | 調節范圍 | 帶寬（FWHM） |
| FWS-Mono-F00 | 255 ~ 290 nm | 3 ~ 15 nm |
| FWS-Mono-F01 | 280 ~ 310 nm | 3 ~ 15 nm |
| FWS-Mono-F02 | 310 ~ 350 nm | 3 ~ 15 nm |
| FWS-Mono-F03 | 348 ~ 390 nm | 3 ~ 15 nm |
| FWS-Mono-F04 | 385 ~ 435 nm | 3 ~ 15 nm |
| FWS-Mono-F05 | 430 ~ 490 nm | 3 ~ 15 nm |
| FWS-Mono-F06 | 485 ~ 550 nm | 3 ~ 15 nm |
| FWS-Mono-F07 | 545 ~ 620 nm | 3 ~ 15 nm |
| FWS-Mono-F08 | 615 ~ 700 nm | 3 ~ 15 nm |
| FWS-Mono-F09 | 690 ~ 790 nm | 3 ~ 15 nm |
| FWS-Mono-F10 | 775 ~ 890 nm | 3 ~ 15 nm |
| FWS-Mono-F11 | 880 ~ 1015 nm | 5 ~ 15 nm |
| FWS-Mono-F12 | 1000 ~ 1150 nm | 5 ~ 15 nm |
| FWS-Mono-F13 | 1140 ~ 1310 nm | 5 ~ 15 nm |
| FWS-Mono-F14 | 1300 ~ 1500 nm | 5 ~ 15 nm |
| FWS-Mono-F15 | 1475 ~ 1650 nm | 7 ~ 13 nm |
多色型規格如下：
| 型號 | 調節范圍 | 帶寬（FWHM） |
| FWS-Poly-UV | 280 – 390 nm | 3 ~ 15 nm |
| FWS-Poly-VIS | 430 – 790 nm | 3 ~ 15 nm |
| FWS-Poly-NIR | 615 – 1015 nm | 5 ~ 15 nm |
| FWS-Poly-SWIR | 1140 – 1650 nm | 5 ~ 15 nm |
| FWS-Poly-IR | 775 – 1150 nm | 5 ~ 15 nm |
| FWS-Poly-Custom | 用戶定制波長 | 3 ~ 15nm |
FWS-Auto GUI軟件
| Set-設置波長 |
 |
| Scan-掃描功能 |
 |
The post FWS-Auto波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>The post FWS-B波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>

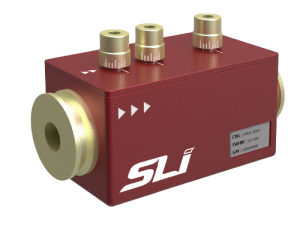

FWS-Basic波長選擇器采用旋鈕手動控制-兩個旋鈕用于調節中心波長和帶寬，另外一個旋鈕用于調節補償。
- 手動調節
- 75%高透過率
- 5mm直徑圓形通光孔
- OD 6消雜散光能力
- 尺寸：40x76x40 mm
型號規格如下：
| 型號 | 中心波長 | 調節范圍 | 帶寬（FWHM） |
| FWS-B-F00 | 272 nm | 253 ~ 290 nm | 3 ~ 16 nm |
| FWS-B-F01 | 299 nm | 278 ~ 320 nm | 3 ~ 16 nm |
| FWS-B-F02 | 334 nm | 310 ~ 358 nm | 3 ~ 16 nm |
| FWS-B-F03 | 372 nm | 353 ~ 390 nm | 3 ~ 15 nm |
| FWS-B-F04 | 410?nm | 385 ~ 435 nm | 3 ~ 15 nm |
| FWS-B-F05 | 460 nm | 430 ~ 490 nm | 3 ~ 16 nm |
| FWS-B-F06 | 518 nm | 485 ~ 550 nm | 3 ~ 15 nm |
| FWS-B-F07 | 583 nm | 545 ~ 620 nm | 3 ~ 15 nm |
| FWS-B-F08 | 658 nm | 615 ~ 700 nm | 3 ~ 15 nm |
| FWS-B-F09 | 740 nm | 690 ~ 790 nm | 3 ~ 15 nm |
| FWS-B-F10 | 833 nm | 775 ~ 890 nm | 3 ~ 15 nm |
| FWS-B-F11 | 945 nm | 880 ~ 1015 nm | 5 ~ 15 nm |
| FWS-B-F12 | 1083 nm | 1005 ~ 1160 nm | 5 ~ 15 nm |
| FWS-B-F13 | 1233 nm | 1145 ~ 1320 nm | 5 ~ 15 nm |
| FWS-B-F14 | 1403 nm | 1300 ~ 1505 nm | 5 ~ 15 nm |
| FWS-B-F15 | 1563 nm | 1475 ~ 1650 nm | 7 ~ 13 nm |
The post FWS-B波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>The post FWS-H波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>

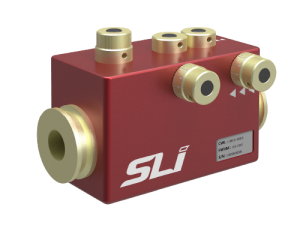

FWS-High Resolution提供更加平滑的和精確的手動調節中心波長和帶寬，中心波長和帶寬分別采用獨立的旋鈕進行精確調節，從而確保達到最高的分辨率。另外一個旋鈕用于調節光路補償，確保光路準直輸出。
- 手動高精度調節
- 75%高透過率
- 5mm直徑圓形通光孔
- OD 6消雜散光能力
- 尺寸：40x76x50 mm
型號規格如下：
| 型號 | 中心波長 | 調節范圍 | 帶寬（FWHM） |
| FWS-H-F00 | 272 nm | 253 ~ 290 nm | 3 ~ 16 nm |
| FWS-H-F01 | 299 nm | 278 ~ 320 nm | 3 ~ 16 nm |
| FWS-H-F02 | 334 nm | 310 ~ 358 nm | 3 ~ 16 nm |
| FWS-H-F03 | 372 nm | 353 ~ 390 nm | 3 ~ 15 nm |
| FWS-H-F04 | 410?nm | 385 ~ 435 nm | 3 ~ 15 nm |
| FWS-H-F05 | 460 nm | 430 ~ 490 nm | 3 ~ 16 nm |
| FWS-H-F06 | 518 nm | 485 ~ 550 nm | 3 ~ 15 nm |
| FWS-H-F07 | 583 nm | 545 ~ 620 nm | 3 ~ 15 nm |
| FWS-H-F08 | 658 nm | 615 ~ 700 nm | 3 ~ 15 nm |
| FWS-H-F09 | 740 nm | 690 ~ 790 nm | 3 ~ 15 nm |
| FWS-H-F10 | 833 nm | 775 ~ 890 nm | 3 ~ 15 nm |
| FWS-H-F11 | 945 nm | 880 ~ 1015 nm | 5 ~ 15 nm |
| FWS-H-F12 | 1083 nm | 1005 ~ 1160 nm | 5 ~ 15 nm |
| FWS-H-F13 | 1233 nm | 1145 ~ 1320 nm | 5 ~ 15 nm |
| FWS-H-F14 | 1403 nm | 1300 ~ 1505 nm | 5 ~ 15 nm |
| FWS-H-F15 | 1563 nm | 1475 ~ 1650 nm | 7 ~ 13 nm |
The post FWS-H波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>The post FWS-CL波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>

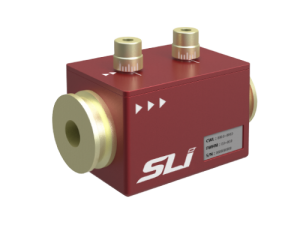

FWS-CenterLine帶寬固定，中心波長可通過旋鈕進行調節，另外一個旋鈕可以調節光路補償，體積小巧。
- 手動調節
- 75%高透過率
- 5mm直徑圓形通光孔
- OD 6消雜散光能力
- 尺寸：36x32x34 mm
型號規格如下：
| 型號 | 中心波長 | 調節范圍 | 固定帶寬（FWHM） |
| FWS-CL-F00 | 267 nm | 253 ~ 280 nm | 3 ~ 15 nm |
| FWS-CL-F01 | 299 nm | 278 ~ 320 nm | 3 ~ 16 nm |
| FWS-CL-F02 | 334 nm | 310 ~ 358 nm | 3 ~ 16 nm |
| FWS-CL-F03 | 375 nm | 350 ~ 400 nm | 3 ~ 16 nm |
| FWS-CL-F04 | 418 nm | 390 ~ 445 nm | 3 ~ 16 nm |
| FWS-CL-F05 | 468 nm | 435 ~ 500 nm | 3 ~ 16 nm |
| FWS-CL-F06 | 525 nm | 490 ~ 560 nm | 3 ~ 16 nm |
| FWS-CL-F07 | 590 nm | 550 ~ 630 nm | 3 ~ 16 nm |
| FWS-CL-F08 | 665 nm | 620 ~ 710 nm | 3 ~ 16 nm |
| FWS-CL-F09 | 750 nm | 700 ~ 800 nm | 3 ~ 16 nm |
| FWS-CL-F10 | 843 nm | 785 ~ 900 nm | 3 ~ 16 nm |
| FWS-CL-F11 | 995 nm | 890 ~ 1020 nm | 3 ~ 16 nm |
| FWS-CL-F12 | 1085 nm | 1010 ~ 1160 nm | 3 ~ 16 nm |
| FWS-CL-F13 | 1235 nm | 1150 ~ 1320 nm | 3 ~ 16 nm |
| FWS-CL-F14 | 1408 nm | 1310 ~ 1505 nm | 3 ~ 16 nm |
| FWS-CL-F15 | 1590 nm | 1480 ~ 1700 nm | 3 ~ 16 nm |
The post FWS-CL波長選擇器 appeared first on 深圳市檀臻科技有限公司.
]]>The post 光纖光譜儀 appeared first on 深圳市檀臻科技有限公司.
]]>Spectrolight公司坐落于美國加州的Irvine，創始人是經驗豐富的科研人員和資深工程師，在多年使用光電子器件和光電儀器的過程中，他們經常像很多科研人員一樣，由于受限于市面上光電子器件的設計或性能缺陷，無法獲得理想的實驗結果。為了避免這種沮喪無助，并幫助到不同領域的科研人員或工程師，公司團隊基于多年實際使用經驗，開發了多款經濟型的光電子器件，如波長選擇器，光路調節尺，光纖光譜儀，顯微鏡模塊等，操作簡單，穩定可靠，這些產品都符合SLI公司的一個共同價值理念-“Light Done Right”，從而為廣大科研領域的用戶提供了一個更佳的選擇。
 |
 |
| SP245 | SP642 |
 |
 |
| SP303 | TwinFilm光譜儀 |
SLi提供基于光柵的光纖光譜儀，以及基于TwinFilm技術的光纖光譜儀。TwinFilm光譜儀（TFS系列）由于其高透過率和深度截止的特性，可提供高出傳統光纖光譜儀幾個數量級的S/N。
